濟南排煙系統的安裝需滿足基礎環境、設備選型、工藝規范及安全消防等條件，結合當?shù)夭惋嫛⑸虡I(yè)場所的實際要求（如[1][2][3][4][5][6]），具體如下：

一、安裝前準備條件

1. 環境與空間要求
   • 安裝位置：油煙凈化器、風機等設備優先安裝在室外（如樓頂、外墻），需確保有足夠空間（凈化器與周邊障礙物間距≥1.5m），室內安裝時需遠離火源、易燃物（距離≥1.5m）。
   • 結構承重：風機、管道等設備需固定在承重墻體或鋼結構支架上（支架承重≥設備重量的1.5倍），避免安裝在輕質隔墻（如石膏板墻）或吊頂內（影響散熱和維護）。
2. 設計與審批

   • 需提前設計排煙管道走向（盡量縮短長度、減少?gòu)濐^，彎頭曲率半徑≥管道直徑的1.5倍），并通過物業、消防部門審批，商用場所（如酒店、商場）需提交排煙量計算書（按灶頭數量：每灶頭≥2000m3/h）。

二、設備選型與材料要求

1. 核心設備參數
   • 油煙凈化器：
     • 處理風量需匹配排煙量（凈化器風量≥風機風量的1.1倍），餐飲場所需符合《飲食業油煙排放標準》（GB 18483），凈化效率≥90%（低空排放）或≥85%（高空排放）。
     • 安裝位置：與煙罩出口距離≥4米，與風機距離≥2米（[1][2]），燒烤類商鋪需額外加裝自動滅火降溫裝置（防火星進入管道）。

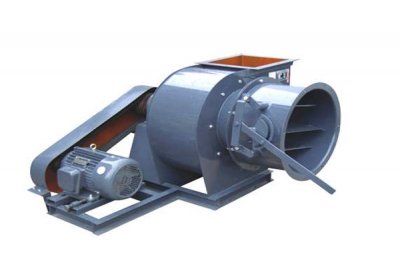

   • 風機：
     • 選用低噪音離心式風機（風量偏差≤5%），風機安裝在凈化器之后（避免未凈化油煙附著風機葉輪），并加裝減震器（[1][6]），與管道連接需用防火軟接（長度15-30cm）。
2. 管道與輔材

   • 排煙管道：采用1.2mm厚304不銹鋼板（[1]），圓形管道直徑≥200mm，矩形管道截面積≥0.04m2，接口處用滿焊或法蘭連接（密封無漏風），水平管道坡度≥2%（防止積液）。

   • 防火配件：管道穿越防火墻、樓板時需安裝防火閥（280℃自動關閉），風機入口處加裝止回閥（防倒灌），長度≥10m的管道需設置檢查口（間距≤10m）。

三、安裝工藝與技術規范

1. 設備安裝精度
   • 凈化器安裝：水平度誤差≤1°，進出風口法蘭與管道對齊（偏差≤2mm），外殼可靠接地（接地電阻≤4Ω），與風機聯動控制（同時啟停，不能聯動時先開風機10分鐘再開凈化器）。
   • 風機安裝：固定螺栓需加防松墊片，出風口加裝防雨帽（防雨水倒灌），室外安裝需搭建遮陽棚（避免日曬雨淋影響設備壽命）。
2. 管道施工要求

   • 管道支架間距：水平管道≤2m，垂直管道≤3m，支架與管道之間墊防腐墊（避免異種金屬腐蝕）；穿墻、穿樓板處需用不燃材料密封（如防火巖棉），管道外表面與可燃材料間距≥15cm（[3]）。

   • 排煙口設置：廚房煙罩排煙口風速≤10m/s，末端排煙口高度≥2.5m（商用）或≥6m（高空排放），避免朝向居民樓、窗戶（水平距離≥20m）。

四、安全與消防條件

1. 防火防爆措施
   • 系統需與消防系統聯動（火災時自動關閉風機、打開排煙閥），管道、設備需涂刷防火涂料（耐火極限≥1小時），燒烤、油炸等高溫工位的排煙管道需加裝滅火裝置（如干粉自動滅火系統）。
   • 嚴禁在排煙管道內設置其他管線（如電線、燃?xì)夤埽艿纼?nèi)不得有易燃物堆積（每半年清洗1次，油污厚度≤0.2mm）。
2. 電氣安全

   • 設備供電需獨立回路（配斷路器，容量≥設備總功率的1.2倍），線纜穿鍍鋅鋼管保護（明敷），控制箱安裝在干燥、易操作位置（高度1.5-1.8m），并設置“禁止合閘”警示標識。

五、調試與驗收標準

1. 系統調試
   • 啟動后檢測：風機運行無異常振動（振幅≤0.1mm），凈化器噪音≤75dB（距設備1m處），排煙口風速≥8m/s，油煙排放濃度≤2mg/m3（符合國標）。
   • 聯動測試：手動/自動啟停風機、凈化器，防火閥動作正常（280℃時關閉并切斷風機電源）。
2. 驗收資料

   • 需提供設備合格證、檢測報告（凈化器、風機）、安裝圖紙、消防驗收意見書，商用場所還需通過環保部門油煙檢測（每年1次）。

六、濟南地域特殊要求

• 冬季防凍：低溫季節（≤0℃）需對風機、管道進行保溫（用巖棉保溫層，厚度≥50mm），防止管道內積水結冰堵塞。
• 雨季防水：室外設備需做好防雨措施（如風機電機加裝防水罩），排煙口向下傾斜5°（防雨水進入），管道最低點設置排水閥。
