濟南排煙系統的設計要點圍繞機械排煙為主、自然排煙為輔的原則，結合建筑類型、防火分區及本地氣候特點，核心要點包括以下方面：

一、機械排煙系統設計核心

1. 排煙管道關鍵參數
   • 材質與風速：內壁為金屬時設計風速≤20m/s，非金屬≤15m/s（如玻璃纖維風管），厚度需符合GB50243標準（如鍍鋅鋼板厚度≥0.6mm）；管道及連接件需在280℃煙氣中保持結構完整≥30min（[1]）。
   • 耐火極限要求：
     • 豎向管道：設置在獨立管道井內，耐火極限≥0.50h，管道井隔墻耐火極限≥1.00h（建筑高度＞250m時≥2.00h），檢查門為乙級防火門（高建筑用甲級）（[1]）。
     • 水平管道：吊頂內設置時，走道部位耐火極限≥1.00h，其他區域≥0.50h；吊頂有可燃物時需用不燃材料隔熱，與可燃物間距≥150mm；無吊頂時直接設置在室內，耐火極限≥1.00h（[1]）。
     • 特例：穿越防火分區的排煙管道耐火極限≥1.00h，設備用房和汽車庫排煙管道≥0.50h（[1]）。
2. 排煙防火閥設置

   • 垂直風管與每層水平風管交接處的水平管段上、一個排煙系統負擔多個防煙分區的排煙支管上必須安裝排煙防火閥（[1]），閥門需在280℃時自動關閉，并連鎖停止排煙風機。

二、排煙量與風機選型

1. 排煙量計算標準
   • 空間凈高≤6m場所：機械排煙量按≥60m3/(h·m2)計算，單個防煙分區面積≤100m2時排煙量≥7200m3/h，＞100m2時≥15000m3/h（[8]）。
   • 空間凈高＞6m場所：根據熱釋放速率計算，或按表中數值選?。ㄈ?m凈高時排煙量≥15000m3/h，9m時按9m取值，線性插值計算）（[8]）。
   • 特殊場所：非機動車庫無充電設施時機械排煙量≥15000m3/h，有充電設施時≥90m3/(h·m2)且≥15000m3/h（[8]）；走道機械排煙量≥13000m3/h，自然排煙窗有效面積≥走道面積2%（[8]）。
2. 風機性能要求

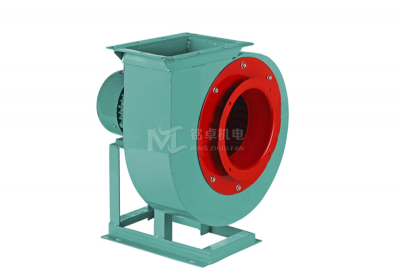

   • 排煙風機需滿足280℃時連續工作30min，與風機入口處排煙防火閥連鎖（閥門關閉時風機停止運轉）（[7]）；風量按負擔防煙分區計算，且≥2個防煙分區排煙量之和（[8]）。

三、排煙口與儲煙倉設計

1. 排煙口設置規范
   • 宜設在頂棚或靠近頂棚的墻面上，位于儲煙倉內（走道、凈高≤3m區域可設在凈空高度1/2以上，側墻設置時距吊頂邊緣≤0.5m）（[7]）。
   • 與安全出口水平距離≥1.5m，風速≤10m/s，每個排煙口排煙量不超過最大允許值（按規范計算）（[7]）；火災時由報警系統聯動開啟，現場需設手動開啟裝置（[7]）。
2. 儲煙倉厚度

   • 自然排煙時儲煙倉厚度≥空間凈高20%且≥500mm；機械排煙時≥10%且≥500mm，底部距地面高度需大于安全疏散最小清晰高度（走道、凈高≤3m區域≥凈高1/2）（[7][8]）。

四、廚房排煙系統特殊要求（餐飲場所）

1. 系統構成與功能適配
   • 包含不銹鋼集煙罩（201不銹鋼材質，抗腐蝕）、排煙管道、油煙凈化器、排煙風機及補風裝置（[2][3][4]），需確保排煙通風性能優先，避免廚房煙霧彌漫影響操作（[2][5]）。
   • 水平管道：長度不宜過長，需有≥2%坡度，末端設活接頭方便清理油垢；風機大小與煙罩、凈化器匹配，避免“小馬拉大車”導致排煙不暢（[2][4]）。
2. 油煙凈化與防火

   • 必須安裝油煙凈化器（分離效率≥90%），與風機聯動控制；管道需定期清洗（避免油垢堆積引發火災），靠近火源部位需做防火隔熱處理（[2][3][5]）。

五、系統獨立性與聯動控制

1. 系統設置原則
   • 每個防火分區機械排煙系統獨立設置；建筑高度＞50m公共建筑、＞100m住宅需豎向分段獨立設置（公共建筑每段≤50m，住宅≤100m）（[7]）。
   • 排煙系統與通風空調系統需分開設置，確需合用時，排煙口打開時需聯動關閉≤10個通風空調控制閥門（[7]）。
2. 聯動控制要求

   • 火災確認后，15s內聯動開啟對應防煙分區的排煙閥/口、排煙風機及補風設施，30s內關閉無關通風空調系統（[7]）；擔負多個防煙分區時，僅打開著火分區排煙閥/口（[7]）。

六、自然排煙系統適用場景

• 適用條件：防煙分區內任一點與最近自然排煙窗（口）水平距離≤30m，工業建筑還需≤空間凈高2.8倍；公共建筑空間凈高≥6m且有自然對流條件時，距離≤37.5m（[7]）。

• 排煙窗要求：有效面積≥房間建筑面積2%，設置在儲煙倉內，手動開啟裝置需方便操作；自動排煙窗可與火災報警系統或溫度釋放裝置聯動，60s內開啟完畢（[7]）。
